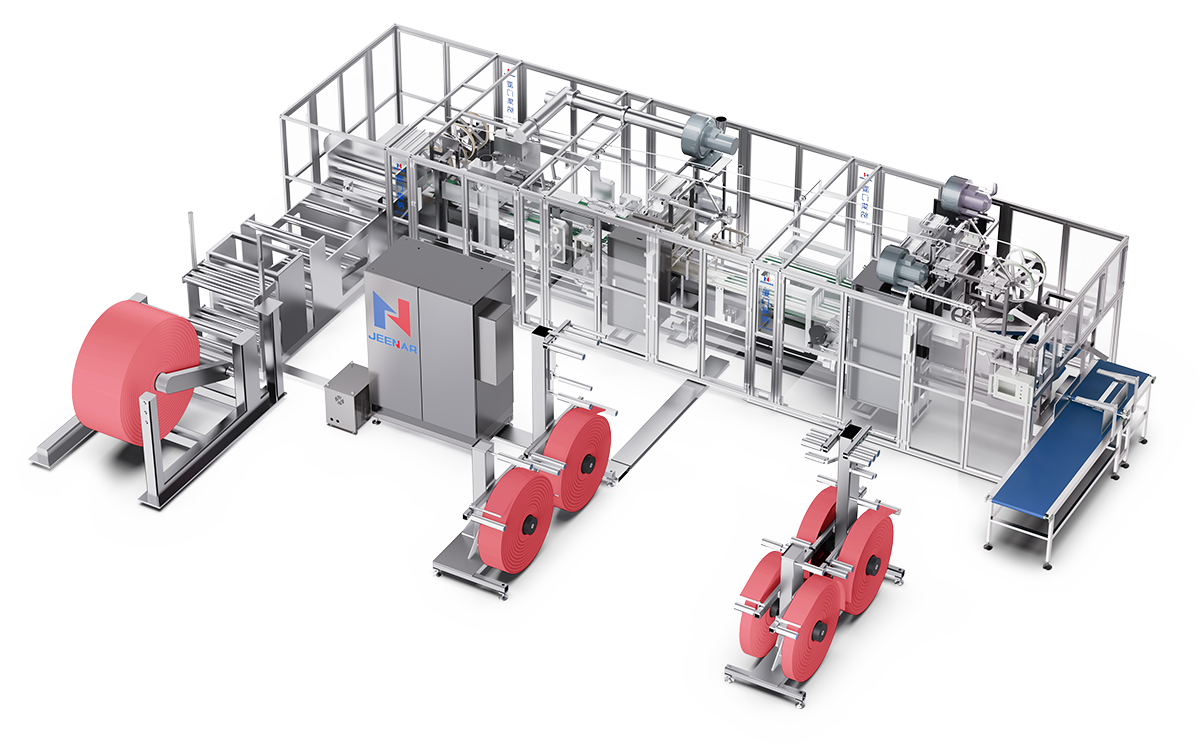

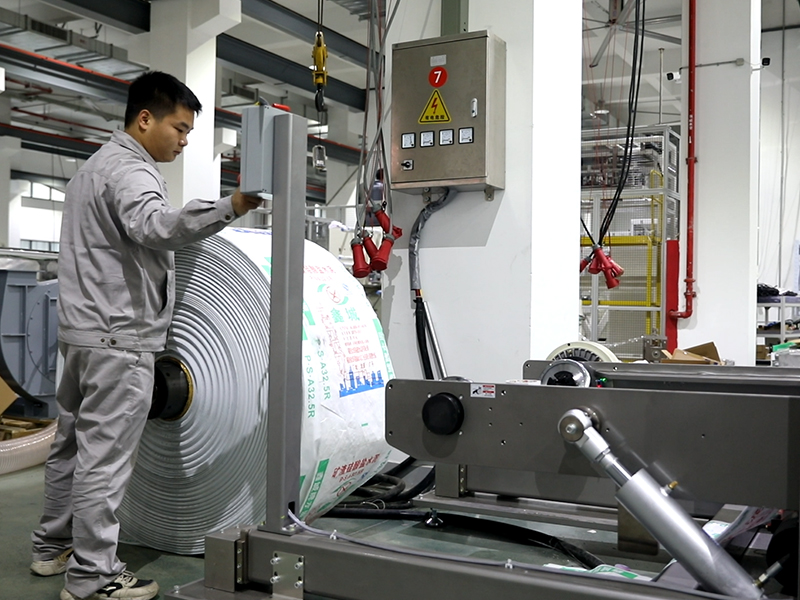

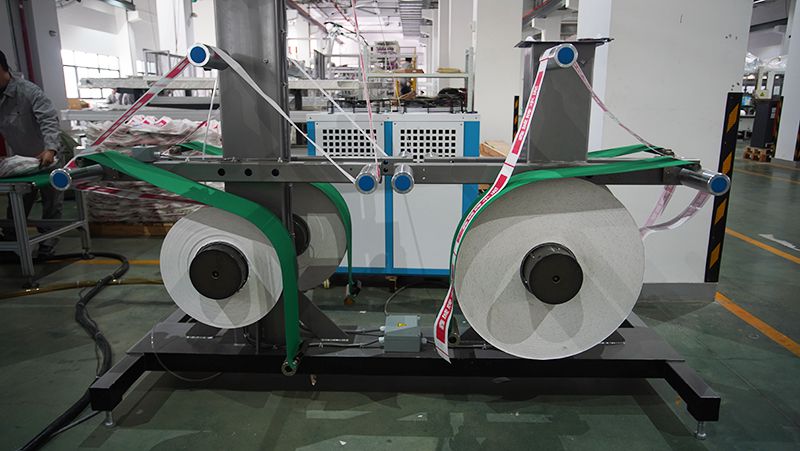

1 Unidad de desenrollado
- Equipada con un dispositivo de desenrollado con motor de tracción y freno de polvo magnético para garantizar un desenrollado estable;
- Los ejes neumáticos se insertan en los rodillos de material. La instalación de una unidad de brazo oscilante controlada neumáticamente, un sistema de carga hidráulico y un freno neumático, que facilitan la subida o bajada de los rodillos, incluso si un solo trabajador puede realizar el proceso;
- La unidad de desenrollado incorpora un sistema de prueba y alarma notificarán al operario cuando sea tiempo de cambiar el rollo de material;
- El sistema de desenrollado está equipado con un dispositivo de control de tensión flotante para mantener la tensión de los rollos cargados;
- Cuenta con un sistema importado de guiado de material para limitar las desviaciones de la bolsa a ±1 mm y garantizar la planitud del material desenrollado trabajando conjuntamente con un sistema automático de ajuste de la tensión.

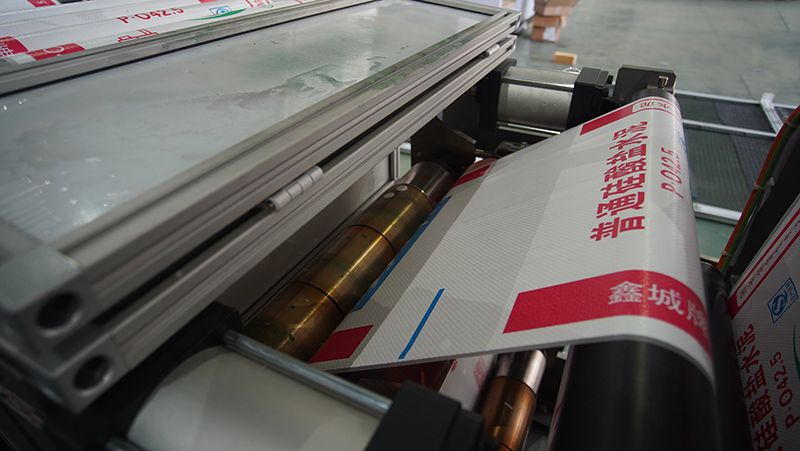

2 Unidad de perforación
- La unidad de perforación cuentan con rodillos perforadores Burckhardt con microagujas que producen 64 pequeños agujeros por centímetro cuadrado, lo que garantiza la transpirabilidad y la tensión en los sacos valvulados;
- Los rodillos perforadores constan de unidades modulares, de modo que si se daña un punto de un rodillo, es la unidad dañada la que puede sustituirse, no todos los rodillos, lo que minimiza los costos de producción;
- La unidad de ajuste del tamaño del pasador está construida con una varilla roscada y un volante. El volante está marcado con un número para facilitar el ajuste del tamaño.
3 Unidad de fabricación de bolsas
- La unidad para fabricar bolsas incluye un mecanismo de alimentación, un registro de color, un sistema de corte y otros sistemas. El sistema de corte proporciona un rendimiento preciso, con corte longitudinal fija y sistema de seguimiento de marcas de color. Se pueden seleccionar dos métodos en la pantalla;
- El registro de color se puede mover vertical u horizontalmente;
- Cuenta con una alarma que se activa cuando no se detecta bolsas para ser procesadad;
- Puede operarse manualmente.

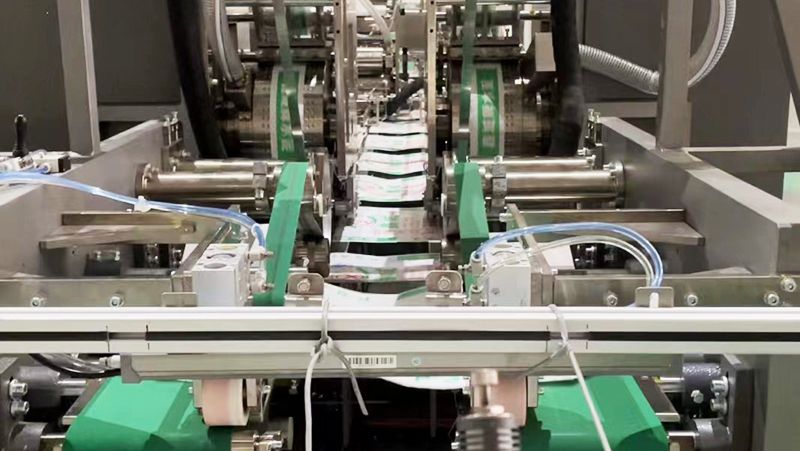

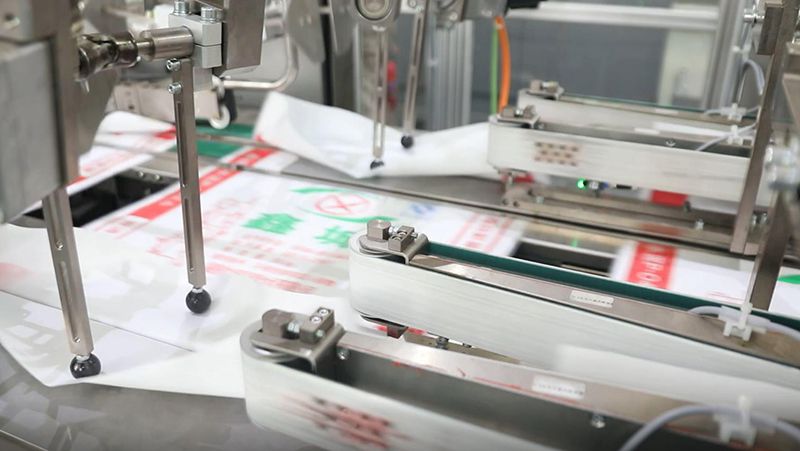

4 Unidad de transporte de bolsas
- La unidad de transporte de bolsas cuenta con un sistema de presión negativa al vacío para favorecer un transporte vertical rápido y estable de las bolsas;
- Utiliza servomotores dobles para controlar el transporte de diferentes zonas para garantizar un transporte uniforme y estable;
- Cuenta con cilindros para controlar los rodillos de presión, lo que hace más sencillo el transporte del material;

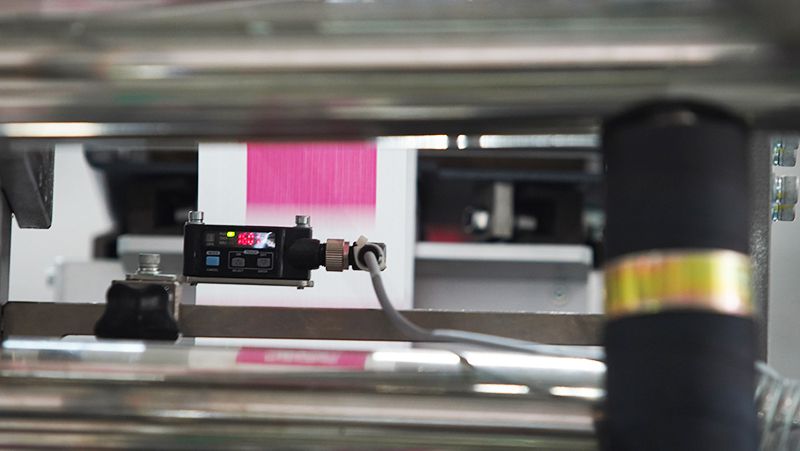

- La unidad de transporte utiliza sensores de detección fotoeléctrica para proporcionar una alarma y detener el proceso de fabricación de bolsas cuando se producen problemas durante el transporte.

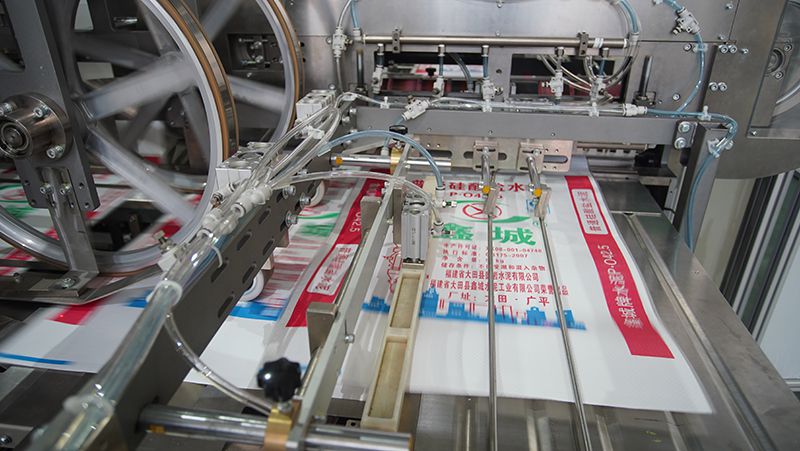

5 Unidad de apertura de bolsas
- La unidad de apertura de bolsas consta de un dispositivo de apertura y otro de separación de bolsas.
- El dispositivo de apertura de bolsas está accionado por un servomotor y ventilación de presión negativa. Utiliza una correa de distribución para abrir bolsas laminadas de 2 capas en un ángulo determinado y a una velocidad constante;
- Las dos varillas separadoras del dispositivo separador, accionadas por un servomotor, permiten maximizar la apertura de la bolsa.

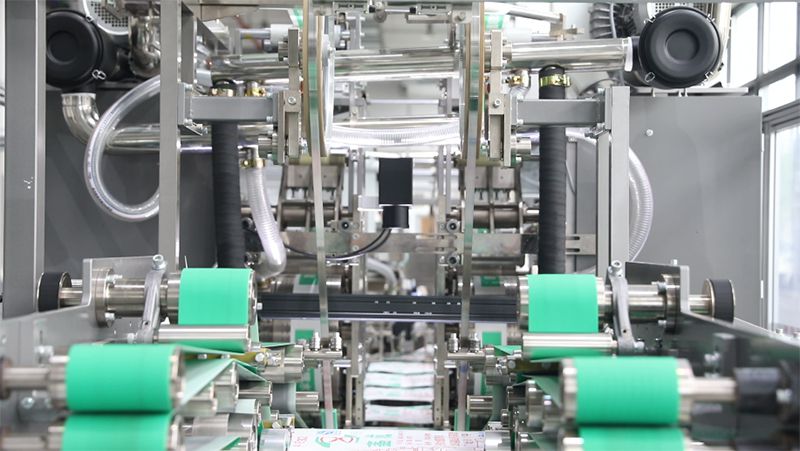

6 Unidad de armado de fondos de las bolsas
- La unidad de armado de fondos de las bolsas está compuesta por un dispositivo de armado triangular y una cinta transportadora;
- En el dispositivo de armado triangular, dos juegos de placas triangulares trabajan en tándem para garantizar un armado eficaz y estable. El ancho de las placas es ajustable para adaptarse a bolsas de distintos tamaños;
- La cinta transportadora garantiza el cierre completo de la abertura de la bolsa.

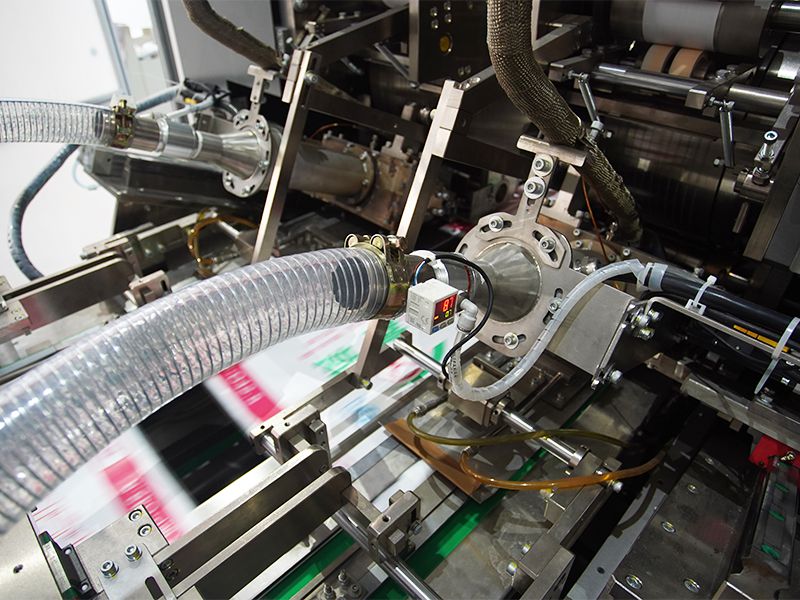

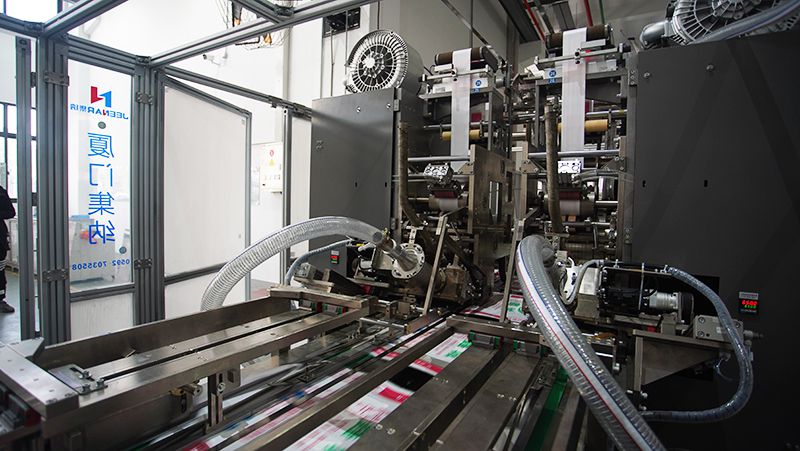

7 Unidad de sellado (Termosellado)
- La unidad de sellado utiliza una pistola de aire caliente de temperatura ultra alta ajustable y está equipada con un sensor de temperatura termopar;
- La unidad adopta un sistema de protección contra cortes de corriente para evitar que la pistola de aire caliente se queme por temperaturas excesivas cuando el ventilador deja de funcionar debido a un corte de corriente repentino;
- Adopta un mecanismo de conmutación del viento accionado por un servomotor para garantizar un posicionamiento preciso del punto de sellado;
- El ancho de la salida de aire es ajustable para adaptarse a diferentes tamaños de bolsas, eliminando la necesidad de cambiar piezas;

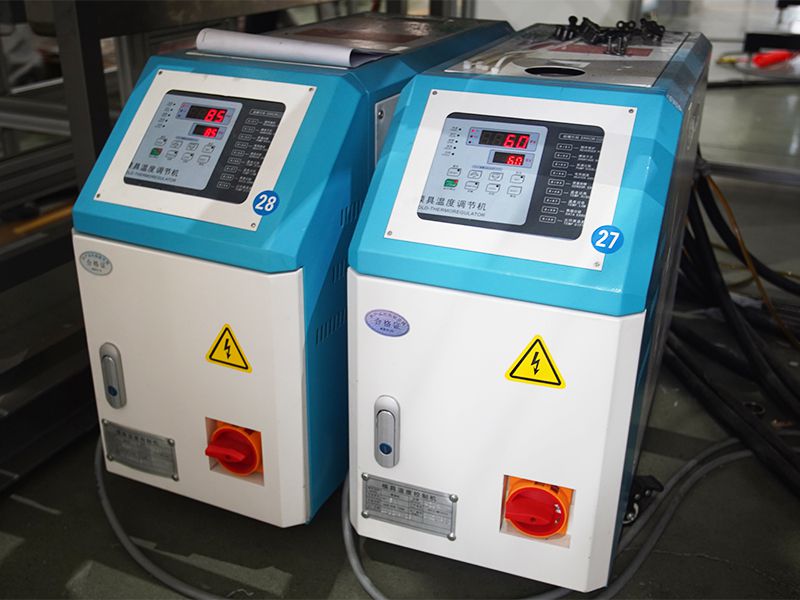

- Equipada con un sistema de control de temperatura para mantener la temperatura de soldadura y consolidar el efecto de sellado;
- Los orificios de los rodillos de succión de la máquina están mucho más cerca unos de otros, lo que evita que los parches u hojas de refuerzo se enrollen.
8 Unidad de plegado/doblado
- Unidad de plegado utiliza varias placas de plegado para formar un recorrido de plegado fijo;
- La anchura de plegado puede ajustarse con facilidad y precisión mediante una varilla roscada.
9 Unidad de transporte de parches u hojas de refuerzo
- La unidad de transporte de parches u hojas (patch) de refuerzo es necesaria para los procesos de transporte de parches de válvula y fondo, guía del material, corte y sellado;
- El sistema de guía de material facilita una adhesión precisa de las hojas de refuerzo y garantiza un transporte sin desviaciones, cuenta con un dispositivo antienredos y otro de seguimiento codificado por colores para garantizar el transporte y mejorar la tasa de aceptación de bolsas terminadas;
- Los rodillos de corte son controlados por un único servomotor para garantizar longitudes de corte uniformes;
- Equipado con un mecanismo de transporte accionado por un único servomotor que facilita el posicionamiento preciso del punto de soldadura, que puede ajustarse mediante pantalla táctil o botones con los que la máquina cuenta.
10 Unidad de apilado y transporte de bolsas valvuladas
- La unidad de apilado y transporte utiliza una prensa de sacos sobre orugas para una descarga más uniforme y eficiente;
- La unidad puede liberar y apilar un cierto cantidad de bolsas a la vez; la cantidad puede configurarse en la pantalla;
- Cuenta con un servomotor para el transporte; la distancia de transporte puede configurarse en la pantalla.
11 Sistema de protección
- Sistema de protección en conformidad con las normas GB5083-1999;
- La unidad de protección consiste en un bastidor de aluminio, placas de PET y sistemas automáticos de alarma e indicación de errores;
- El manual del usuario de la máquina enumera los requisitos en materia de seguridad. Se han colocado señales de advertencia claras en las zonas peligrosas, como los mecanismos relacionados con la electricidad y el viento;
- La apertura de las puertas de protección hará que la máquina deje de funcionar sin causar daños.

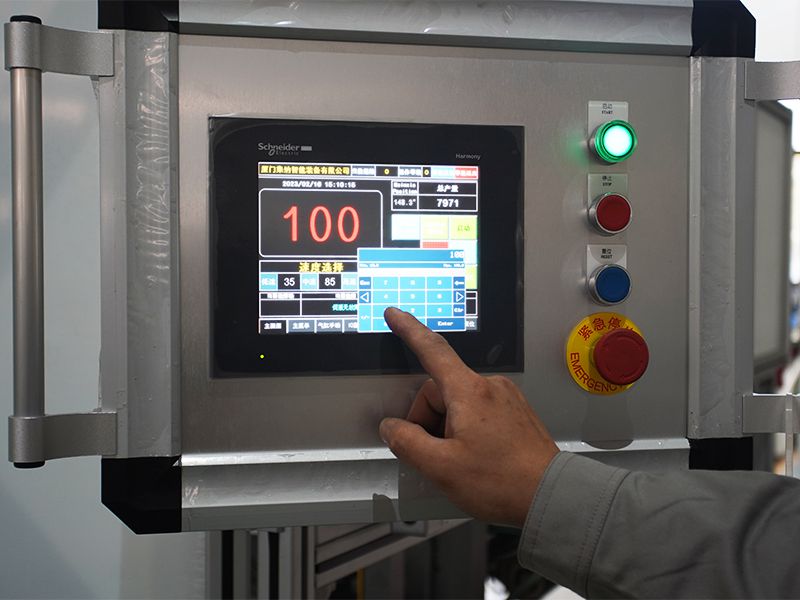

12 Sistema eléctrico
- El sistema eléctrico incorpora un sistema de monitorización de datos y tecnología de control en la nube para ayudar a la recopilación de datos y al diagnóstico remoto de la máquina, facilitando una producción y un mantenimiento eficientes;
- En conformidad con la norma GB 5226.1-2008;
- El suministro eléctrico de la máquina es monofásico de 220 VCA y de 24 VCC para el sistema;
- El gabinete eléctrico está protegido por una puerta giratoria, con sistema de refrigeración. Cableado estándar y ordenado dentro del gabinete eléctrico facilita el mantenimiento;
- Todos los cables y componentes están debidamente enumerados y marcados de acuerdo con los diagramas existentes;
- Fácil manejo y protección mediante contraseña de los parámetros importantes.
13 Sistema neumático
- La configuración del sistema neumático cumple las normas nacionales;
- Los componentes tales como los cilindros y las electroválvulas cuentan con componentes con marcaje propio;
- La entrada de aire está equipada con un dispositivo de regulación y mantenimiento de la presión. La presión de trabajo óptima de 0,5 MPa o superior.
14 Recubrimiento por pulverización
- El color de la máquina es gris plateado por defecto, que se realiza por medio de recubrimiento por pulverización. Si el cliente desea que la máquina tenga otro color, es necesario que nos brinden una referencia o código de color.

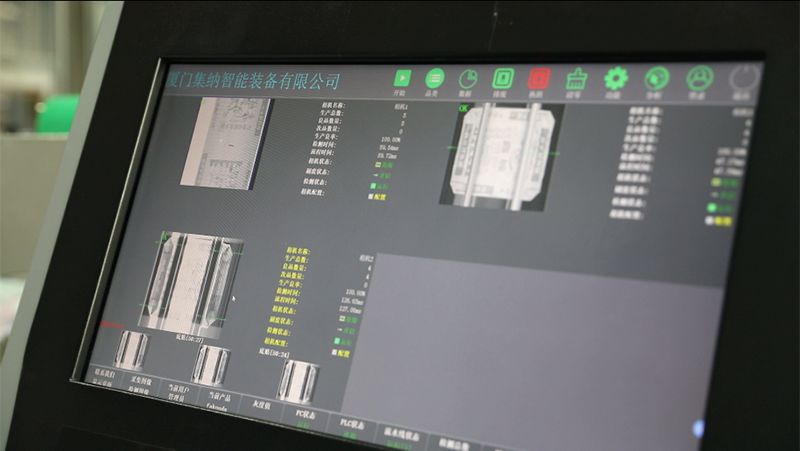

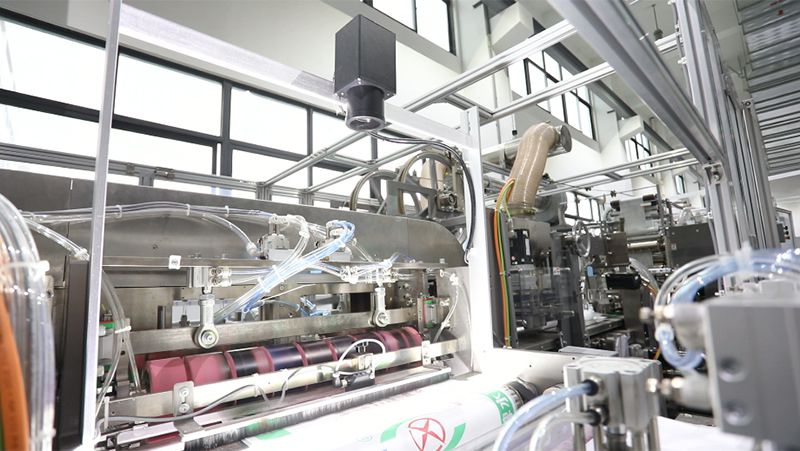

15 Sistema opcional de inspección por visión IA
El sistema opcional de inspección por visión IA cuenta con dos cámaras de alta velocidad para conseguir una eliminación inteligente de los residuos y ahorrar mano de obra. O
Componentes eléctricos
| Nombre | Marca |
| Componentes eléctricos de baja tensión | Schneider (Francia), Weidmuller (Alemania), Mean Well (Taiwán, China) |
| PLC, servomotor, pantalla táctil | Schneider (Francia) |
| Sensor | Panasonic (Japón), SICK (Alemania), Omron (Japón) |
| Controlador de temperatura | Omron (Japón), Autolise (Taiwán, China) |
Notas: Todos los componentes eléctricos mencionados son versiones mejoradas introducidas después de 2014.
Componentes mecánicos
| Nombre | Marca |
| Reductor servo planetario | SHIMPO ABLE (Japón) |
| Reductor | LI-MING (Taiwán, China), Transtecno (Italia) |
| Acoplamiento | KTR (Alemania), Miki Pulley (Japón) |
| Bomba de aire | GRACE |
| Soplador | RIFNTE |
| Sistema de guía | BST (Alemania), FIFE (EE.UU.), KADO (Alemania), BOSENSE (China) |
| Eje expansor de aire | Marcas nacionales de China |
| Electroválvula neumática, cilindro, válvula reguladora, válvula de conmutación manual | SMC (Japón), CKD (Japón), FESTO (Alemania), Airtac (Taiwán, China) |
| Cojinetes de rodillos | NSK (Japón), NTN (Japón) |
| Cojinetes de articulación | IKO (Japón) |
Piezas mecanizadas
Todas las piezas de la máquina has sido sometidas a tratamientos superficiales. Las piezas expuestas son de acero inoxidable 304, recubiertas de níquel o cromo, o anodizadas y procesadas por otro tratamiento. Las piezas de transporte son de acero especial y han sido sometidas a un refinamiento térmico.
Notas: Le proporcionaremos un plano de disposición de la máquina y lo plasmaremos por escrito en los contratos. .
Cada embalaje incluye
- Un juego de herramientas para el ajuste de la máquina;
- Materiales mecánicos y eléctricos relacionados con el equipo y un manual del usuario como referencia;
- Idioma 1. Las piezas clave de la máquina están marcadas con señalización de seguridad en inglés.
2. Los manuales de operación están disponibles en inglés;
3. La pantalla táctil y los botones se pueden cambiar de chino a inglés y viceversa.
- Consumibles Se proporcionará una lista de consumibles, más no necesariamente un juego de consumibles.

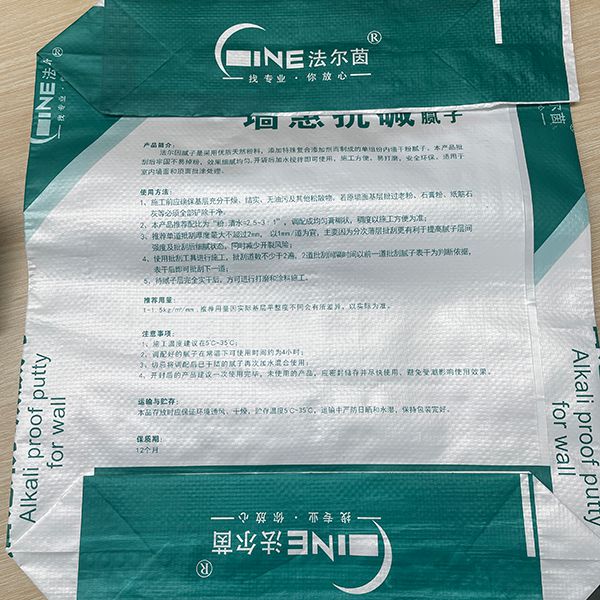

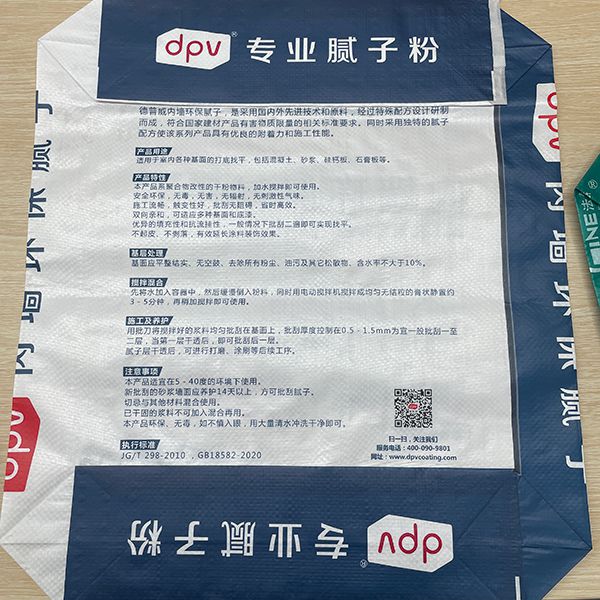

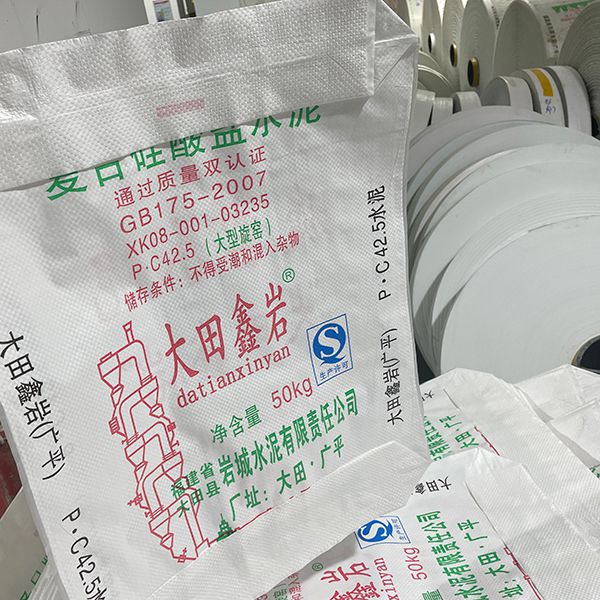

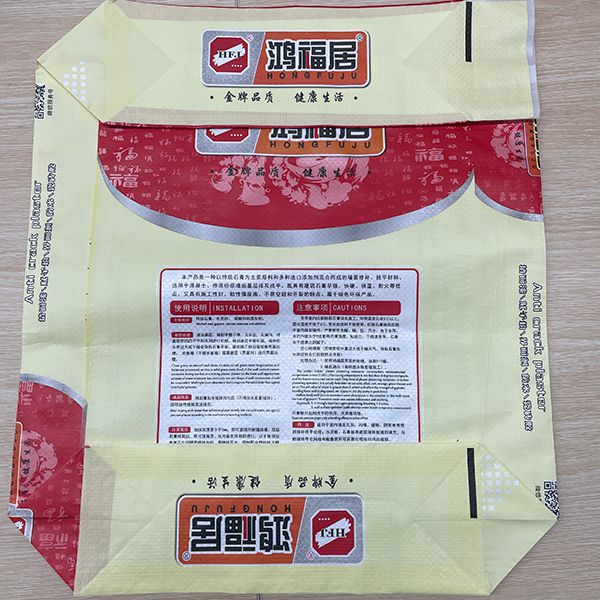

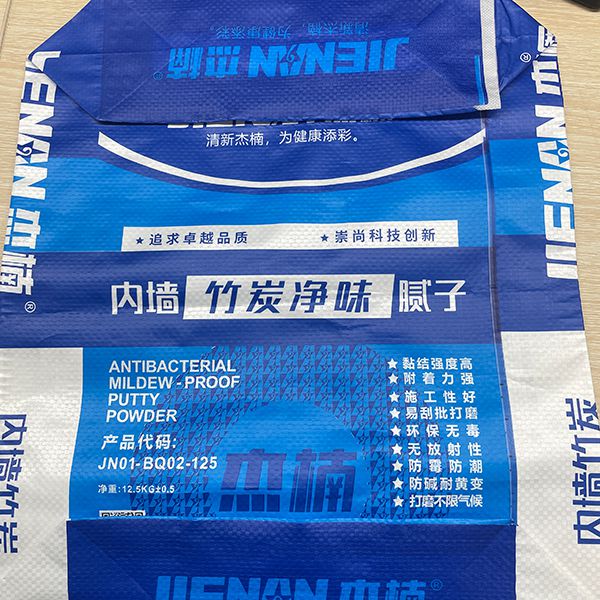

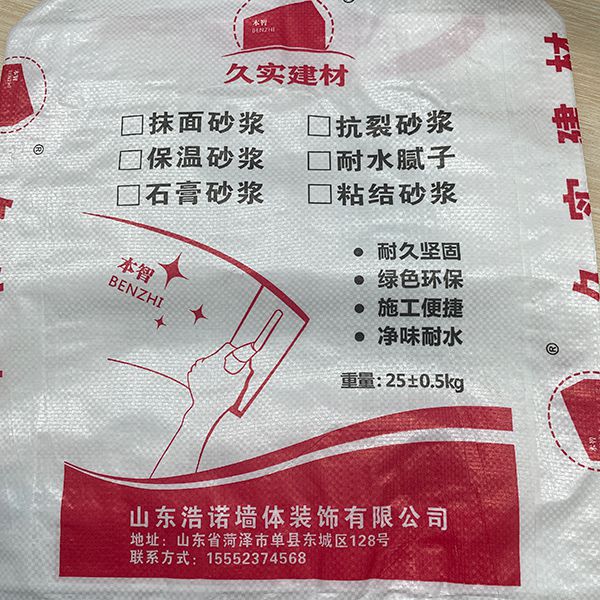

Muestras de bolsas valvuladas
Características de las bolsas valvuladas
Bolsas valvuladas de PP
- El utilizar el sellado térmico en lugar sellado con pegamento reduce el coste, el impacto medioambiental y aumenta la durabilidad de los productos;
- Inodoras, no tóxicas, resistentes a los tintes, y a la vez son reciclables y respetuosas con el medio ambiente;
- Transpirables, a prueba de humedad, polvo y antiestáticas
- Son flexibles, resistentes a la corrosión, fuertes y de peso ligero;
- Este tipo de bolsas permite un llenado y sellado automáticos eficaces sin fugas;
- El diseño y texto impresos en las bolsas son de alta calidad, con colores vivos y claros.
Bolsa valvulada de PE
- Características iguales a las que tienen las bolsas de PP;
- Impresión más fina y agradable a la vista;
- Se pueden añadir patrones antideslizantes en la superficie de la bolsa para aumentar la fricción entre las bolsas y la altura de apilamiento;
- Alto valor de reciclado;
Material de las bolsas valvuladas
- Material: bolsas cilíndricas tejidas cuyas superficies interior y exterior deben laminarse con una película plástica de 18-20 g/m2.
- Rollo de material: diámetro exterior ≤ 1700mm; anchura ≤ 620mm; diámetro interior 203,2mm (8 pulgadas).
- Desviación de la longitud del rollo de material: ±0,5mm.
- Las hojas del rollo deben ir impresas con dos bandas de colores diferentes (a comprobar por el proveedor) o con una banda codificada por colores de 8mm*4mm.
- El interior de la bolsa enrollada no está adherido, por lo que la bolsa puede abrirse por fricción.

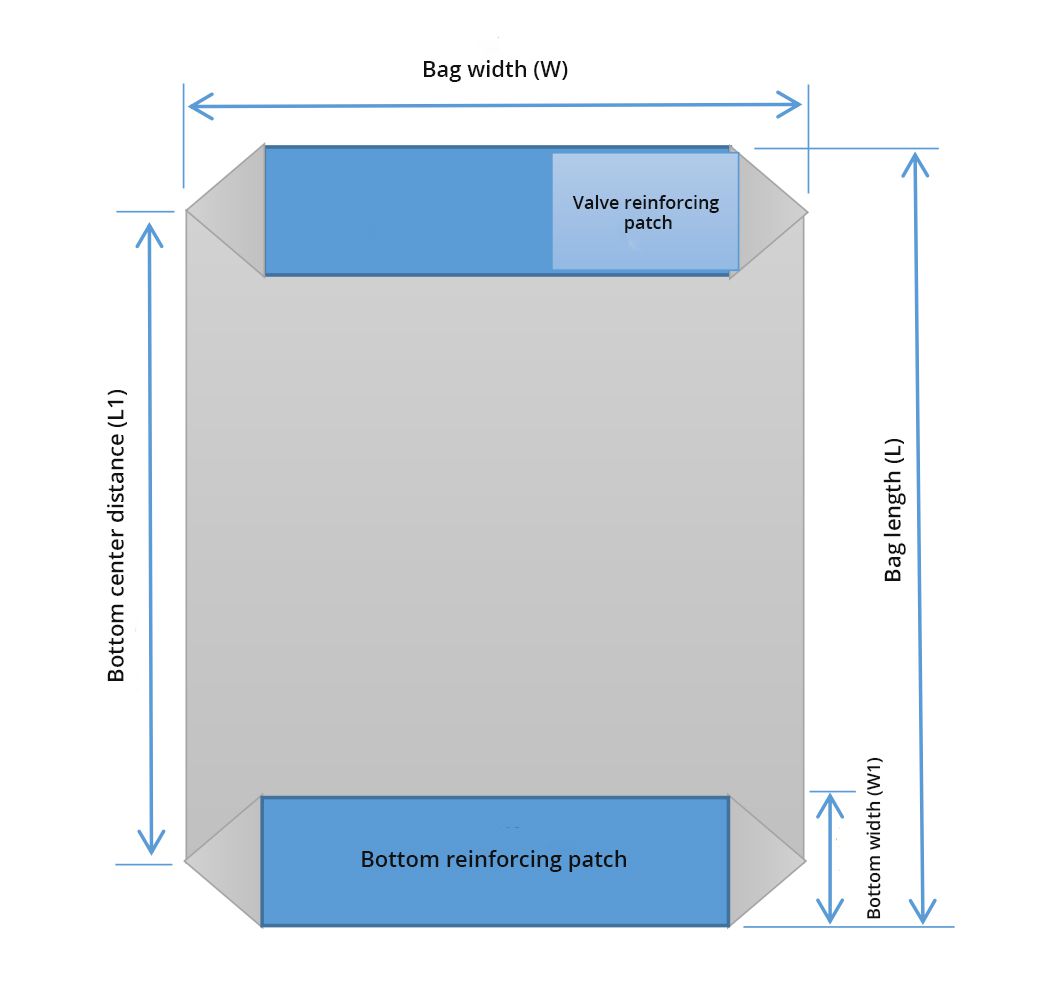

Tamaños de las bolsas valvuladas
- Longitud de la bolsa (L) * Ancho de la bolsa (W) * Ancho del fondo (W1): 475-870mm*400-620mm*80-120mm
- Longitud de la válvula: 80-200mm
- Distancia del centro del fondo (L1): 375-750mm
- Longitud total de la plancha de papel antes del plegado 595-1000mm
- Suministro de material: desenrollado del rollo, el mayor diámetro exterior del rollo de bolsa es de 1700mm y el rollo de parche u hoja de refuerzo de 1100mm
- Diámetro interior del rollo: 199-202mm
- Diámetro del eje de aire: 203,2mm (8 pulgadas)
Preguntas frecuentes
P1: ¿A qué velocidad trabaja la máquina de fabricación de bolsas valvuladas?
La máquina funciona a una velocidad de producción constante de 100-120 bolsas/min.
P2: ¿Qué tamaño tiene la máquina?
El tamaño de la máquina para fabricar bolsas o sacos valvulados es de 11m*7.5m*2.5m. Su tamaño y el área que ocupan pueden ser ajustados de acuerdo a las necesidades del cliente.
P3: ¿Cuál es la productividad de la máquina?
Si funciona en dos turnos, es capaz de producir 120.000 bolsas al día.
P4: ¿En cuánto tiempo puede estar lista la máquina para su entrega?
Aproximadamente 120 días.
P5: ¿Cuántos contenedores de 20 pies se necesitan para embalar la máquina?
Dos contenedores y medio de 20HQ o dos contenedores de 40HQ serán suficientes.
